Chequers Electronic Ltd, société asiatique fondée en 1988, conçoit et fabrique des composants passifs de contrôle de fréquence basés sur leur maitrise de la technologie céramique tels que des quartz, des filtres saw, des oscillateurs VCO, des inductances, des varistances et des céramiques piézoélectriques.

Grâce à son expérience dans le contrôle précis des matériaux céramiques, à sa capacité d’innovation, et aux ressources investies dans ses programmes de recherche, Chequers Electronics est implantée dans des domaines industriels tels que le transport, la sécurité, les télécommunications ou encore la géolocalisation.

Avec des délais de fabrication courts et un excellent rapport qualité / prix, Chequers Electronic est un fabricant fiable.

La gamme comporte les produits suivants :

A base de cristal de quartz :

• Quartz : fréquence nominale de 1MHz à 100MHz, une tension d’entrée de 3.3V ou 5V et une température de fonctionnement de -40 à +105°C, disponibles en boitiers HC-49, UM, CTX et CMS (0705,0603).
• Oscillateurs : CO (à sorties TTL ou CMOS), VCXO, de fréquence nominale entre 1MHz à 70MHz, tension d’entrée de 5V, en boitiers DIP full et half size.
• Filtres : série MCF, 2 et 4 pôles, de fréquence nominale de 10.7MHz à 21.7MHz, température de fonctionnement de -20 à +70°C, boitiers type UM et HC-49/T.

A base de céramique piézoélectrique :

• Résonateurs céramiques : Séries ZTA, ZTB et ZTT, avec ou sans condensateur intégré, gamme de fréquences de 2 à 50 MHz, résistance de résonance entre 25 et 100Ω, boitier radial ou CMS.
• Résonateurs céramiques : : Série : ZTB, gamme de fréquences de 190 à 1250 KHz, une résistance de résonance compris entre 20 et 100 Ohms, boitier DIP.
• Filtres céramiques : Séries LP, LZU, LT, bande passante de 2KHz à 30 KHz, une impédance de 1500 ou 2000 Ohms, boitier DIP.
• Régulés (Séries : R.05Z, R1, RA, REC, RGZ, REM, RP08 et RP10, RPM, RPP, RPR, RS, RW, RY) : puissances de 0.5 à 240W, une isolation de 1 à 10kV, tensions d’entrée de 3.3 à 160V et des tensions de sortie de -15 à +48V.
• Discriminateurs céramiques : Séries : JTBC et JTBM, fréquence d’antirésonance de 447 à 465 KHz, résistance maximale de résonance 300 Ohms, boitiers DIP.

Produits à base de diélectrique : filtres Série DF, fréquences de 820 à 2475 MHz, résonateurs pour applications RF : Séries DR, ZTDD et ZTDT et des duplexeurs diélectriques Série : MD, MP, AD et JDPX.

Basés sur le principe de l’onde acoustique de surface (SAW) :

• Filtres : fréquences de 23.4Mhz à 930.5 MHz, boitiers SIP5-D, SIP5M, F-11, SS-55, TO-39 ou SR-64.
• Résonateurs :fréquences de 49.74Mhz à 980 MHz, boitier F-11, CW-2, TO-39, SS-55 ou SR-64.
• Duplexeurs : fréquences de 886MHz à 959.5 MHz, en boitier F-11 ou SS-55.

Chequers Electronics a obtenu les qualifications ISO 9002 et TS16949 :2002.



ECS Inc. International est un fabricant américain de composants de contrôle de fréquence depuis 1980. Société spécialisée dans les oscillateurs, ses produits sont caractérisés par leur petite taille (small form factor), leur faible résistance série équivalente (ESR) et leur faible capacité de charge (load cap).

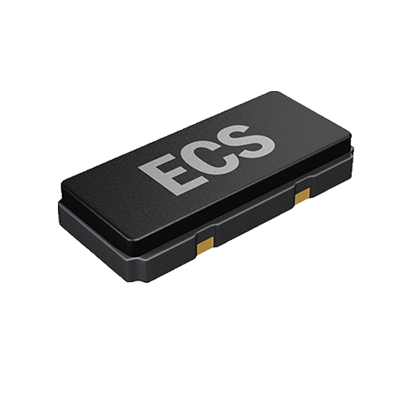

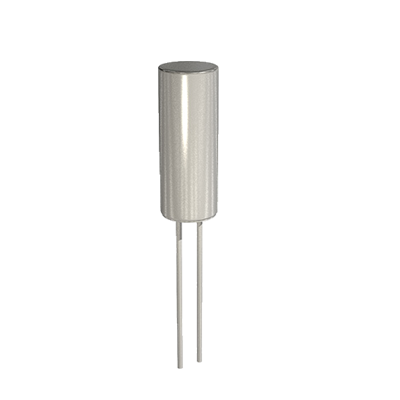

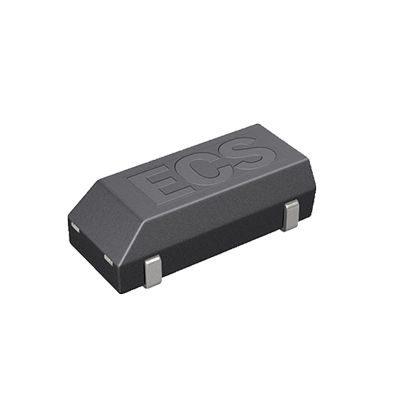

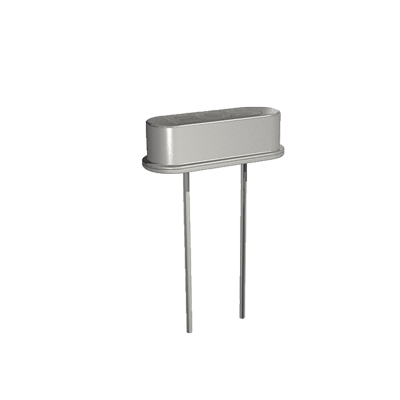

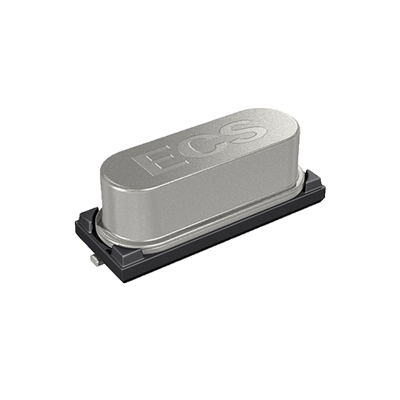

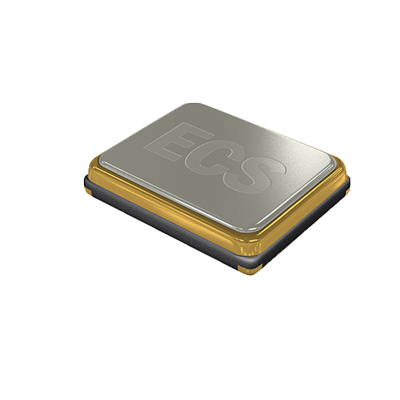

• Les quartz (séries ECS-, ECX-) offrent une grande stabilité de la fréquence avec moins de 10 ppm voire 1 ppm de variation pour le ECS-33B, une stabilité à long terme, dans des boitiers à montage de surface ou traversant (séries ECS, HC, UM1, UM4, UM5). Ces quartz sont conçus pour des applications à microprocesseurs. De plus certains d’entre eux répondent à la norme automobile AEC-Q200. Les quartz de la série ECX ont l’avantage d’être de petite taille de 1.2*1.0mm (ECX-1048) à 6.0*3.5mm et ont des valeurs de fréquences comprises entre 8MHz et 80 MHZ.

  En particulier la référence ECX-34RR avec une fréquence de 32.768KHz et une taille de 1.5*3.2mm a une résistance de série équivalente (ESR) aussi faible que 20Kohm. Cette référence est recommandée pour les utilisateurs de microcontrôleurs STM32 L1, F2 et F4 du fabricant ST Microelectronics.

  Les quartz de la série CSM ont l’avantage de couvrir une plus grande gamme de fréquences de 3.57Mhz à 100MHz et possèdent une hauteur maximale de 5.0mm.
• La série ECSpressCON comporte des oscillateurs à quartz à faible « jitter » et à faible courant : standard, compensés en tension ou en température. Cette série est disponible dans 4 types de boitiers (2.0x2.5mm à 7.0x5.0mm), avec des gammes de températures comprises entre -10°C et 70°C ou entre -40°C et 105°C et une tension d’alimentation de 2.5 ou 3.3 volts. Ces oscillateurs sont programmables pour une sortie LVCMOS entre 10MHz et 250MHz et pour les sorties LVDS & LVPECL entre 10MHz et 1.50GHz.

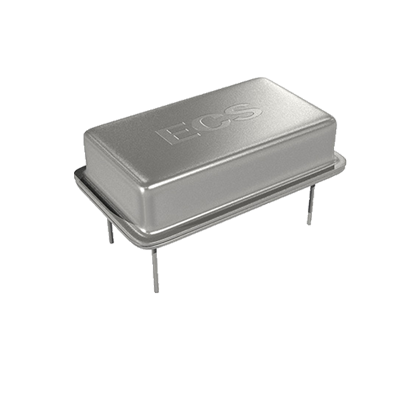

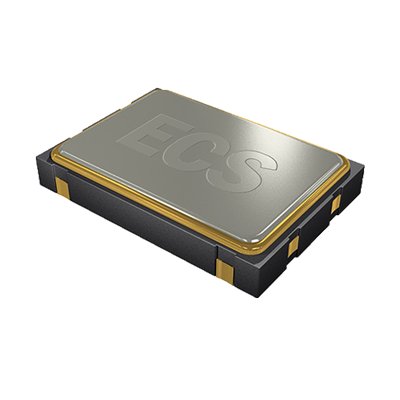

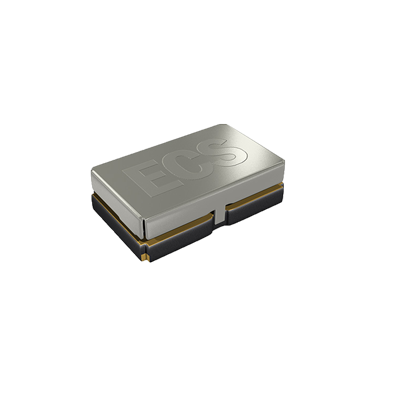

• Des oscillateurs à quartz standards (ECS), compensés en tension (ECS-VXO), en température (ECS-TXO), par un four (ECOOC) ou en tension et température (VC-TXO) sont disponibles en boitier CMS ou traversant.
• Une sélection de filtres à cristaux monolithiques et en céramique est disponible dans une large gamme de fréquences (4.5 – 109.65 Mhz) en boîtiers CMS ou traversant. Les filtres à cristaux monolithiques (MCF) offrent la meilleure stabilité et sont idéaux pour le filtrage IF (intermediate frequency). Les filtres en céramique offrent une faible perte d’insertion et une large bande passante. Les filtres à ondes acous-tiques de surface (SAW) sont disponibles avec des fréquences RF et IF adaptés aux transmissions.

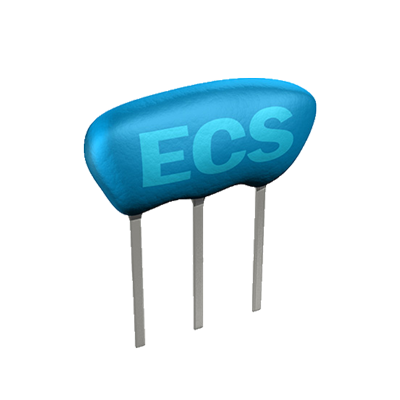

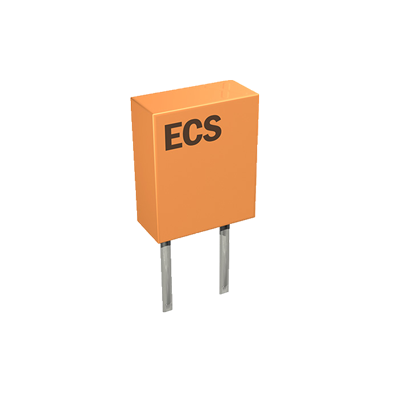

• Les résonateurs en céramique : séries ZTB (190 kHz à 1250kHz), ZTA et ZTT (2000 MHz à 48 000MHz), sont une excellente solution à faible coût lorsque la précision de fréquence absolue n’est pas importante. Les résonateurs à ondes acoustiques de surface (SAW) offrent une excellente stabilité à haute fréquence (947 MHz), pour par exemple des applications sans fil.
• Nouveautés, ECS Inc. propose dorénavant des inductances de puissance (ECS-MPI) blindées magnétiquement, comprises entre 0.09uH et 22uH avec des courants compris entre 1.1A et 32 A, sans halogène, sans plomb et RoHS. Ces inductances ont une hauteur comprise entre 1mm et 3mm. Cette gamme est équivalente à la série MPI du fabricant Eaton. De plus certaines inductances de puissance sont certifiées selon la norme automobile AEC-Q200.

Les produits d’ECS Inc. International ont des débouchés dans les applications suivantes : l’automobile, les télécommunications, les applications sans fil, les applications de radios fréquences, le médical, l’industriel et les objets connectés à internet (IoT).



NIPPON CHEMI-CON Group est un fabricant de condensateurs depuis 1931, classé 1er fabricant de condensateurs au monde.

La gamme est constituée des types suivants :

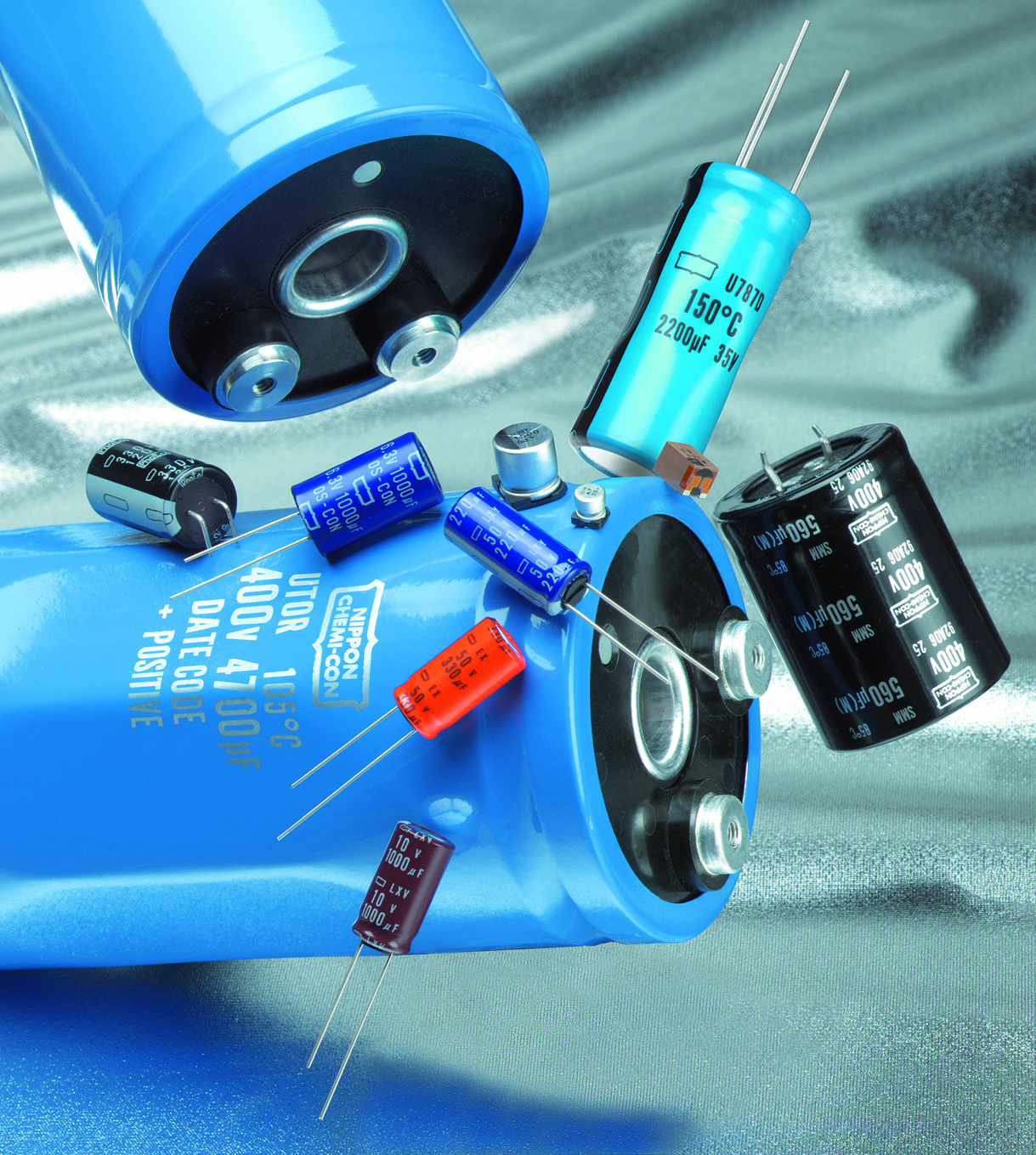

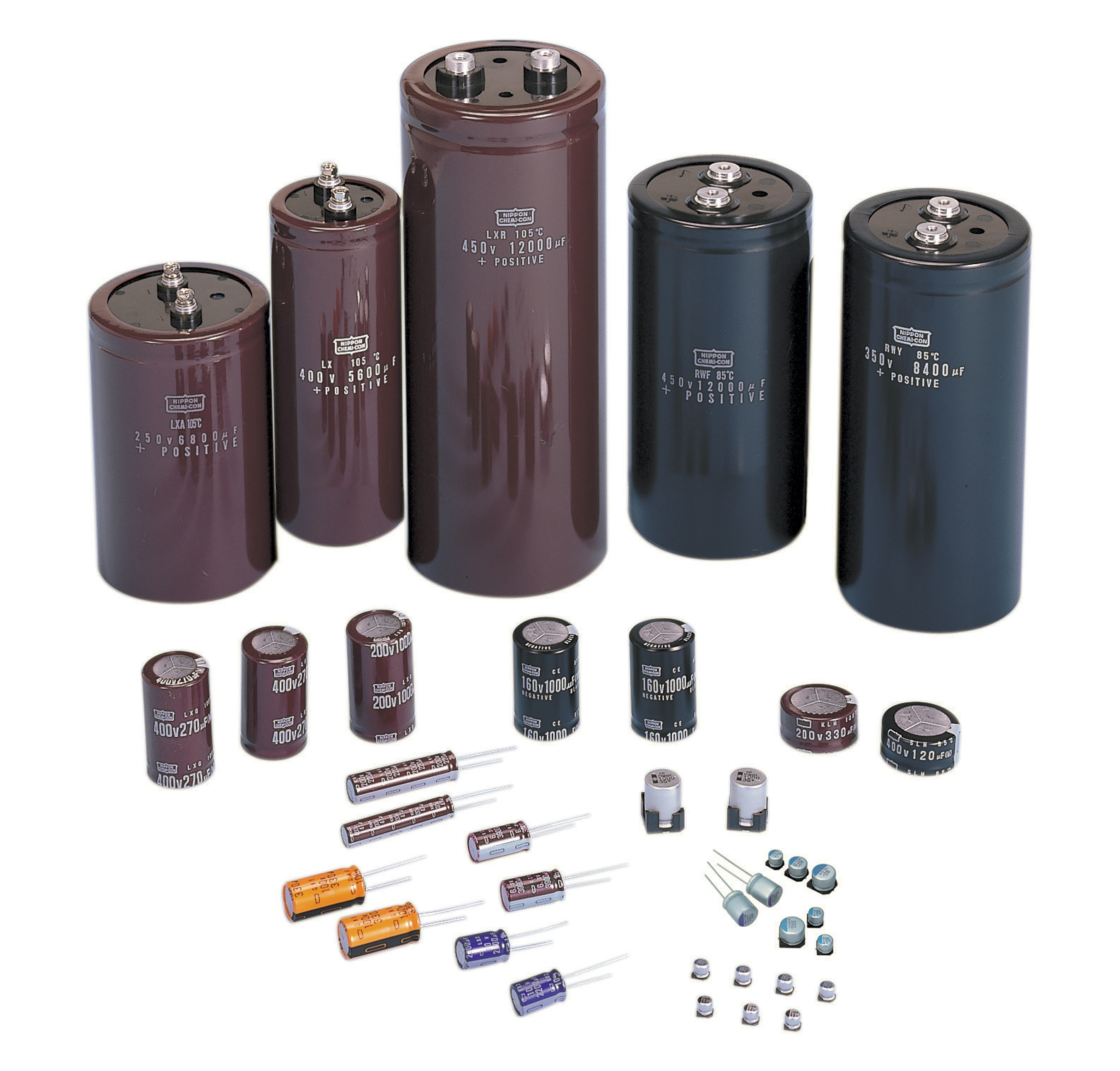

Les condensateurs électrolytiques aluminium avec pour caractéristiques principales :

• Une longue durée de vie 12 000 heures à 105 °C (série KX), une résistance à de hautes températures jusqu’à 135°C (séries GPD, GVD).
• Une capacité de 1 à 100 000 µFarads à 105°C pour des tensions de 4 à 500 Volts.
• Disponibles dans de nombreux types de boitiers : à montage de surface, à sorties radiales, snap-in et à montage par vis .

Les condensateurs électrolytiques aluminium pour applications audio (séries MA, AWJ, ARI, ASH, AVH, ASG et AJ) ont de faibles facteurs de dissipations (tan δ comprise entre 0.07 et 0.76 ) et sont disponibles dans de nombreux types de boitiers : à montage de surface, à sorties radiales ou snap-in.

Les condensateurs à électrolyte solide (polymère) ont pour caractéristiques principales :

• Une longue durée de vie 20 000 heures à 105 °C (séries PS, PX), une tenue aux hautes températures jusqu’à 125°C (série PX).
• Une capacité de 3.3 à 2700 µFarads à 105°C pour des tensions de 2 à 35 Volts.
  Applications : nettoyeurs ultrasoniques, nébuliseurs, atomiseurs, mélange par ultrasons ou pour la dislocation de cellules.
• Une faible résistance équivalente série (ESR) à 5 m Ohms à 20°C
• Disponibles dans de nombreux types de boitiers : à montage de surface, moulé et à sorties radiales

Des condensateurs films, à double couches et céramiques multiples couches, des varistances à oxyde métallique (MOV), des bobines d'arrêt (self de choc) et des inductances à noyau nanocristallin ou amorphe sont également disponibles.

Nippon Chemi-Con a obtenu les qualifications ISO14000, IATF 16949 et QS9000, et les produits sont qualifiés selon la norme AEC-Q200. Les produits de Nippon Chemi-Con sont utilisés dans les marchés automobile, industriel, médical, et audio.



NEL Frequency Controls est un fabricant américain de produits de contrôle de fréquence depuis de nombreuses années et un leader dans les applications nécessitant des oscillateurs avec des spécifications performantes, telles qu’un bruit de phase ultra faible, une consommation ultra faible et un fonctionnement à ultra-haute fréquence.

Forte de sa capacité d’innovation, de son support technique et, d’une politique de gestion de la qualité totale, la clientèle peut compter sur NEL Frequency Controls pour choisir les meilleurs produits de contrôle de fréquence en termes de vitesse, bande passante, résolution et précisions.

Avec des sites de fabrication à la pointe de la technologie situés aux états-Unis et aux Philippines, le modèle de fabrication de NEL Frequency Controls (concept TQM) offre la flexibilité nécessaire pour rivaliser au niveau mondial avec une gamme diversifiée et compétitive de produits.

Le fabricant est particulièrement axé sur la qualité de ses produits et de ses processus et, est donc naturellement certifié ISO 9001-2008.

La gamme est constituée des produits suivants :

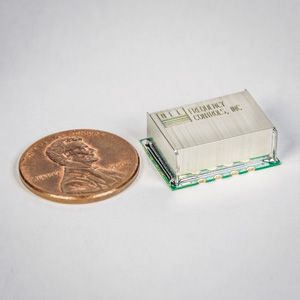

Oscillateurs XO (Crystal Oscillator) :

• A onde sinusoïdale (Séries : AN, AE, SR, AB, SU) : 1 MHz à 1 GHz, très faible bruit de phase de phase, faible jitter, Vcc de 3.3V et 5V, boitiers à montage de surface.
• Avec sorties PECL/LVPECL (Séries : AC, AA, SD, AB, AE, S9, SU, SR, SJ, PJ, SK, SN, HS, HK, HA) : 10 MHz à 2.65GHz, faible bruit de phase, faible jitter et compatible Fast Edge, Vcc de 2.5V,3.3V et 5V, boitiers traversant ou à montage de surface.
• - Avec sorties LVDS (Séries : AC, SD, AA, SU, SR, PJ, SJ, SK) : 10 MHz à 750 MHz, faible bruit de phase, avec des Vcc de 2.5V,3.3V et 5V, forte résistance aux chocs jusqu’à 1000G, boitiers à montage de surface.
• Avec sorties ECL (Séries : SJ et HS) : 10 MHz à 250 MHz, faible bruit de phase et faible jitter, Vcc de -5.2V à -4.5V, boitiers traversant ou à montage de surface.
• Avec sorties CMOS (Séries : AN, N, A2, AC, SC, S9, SJ, HA, HS) : 0.5 MHz à 250 MHz, faible bruit de phase avec 3 états, Vcc de 1.2V, 1.8V,2.5V,3.3V et 5V, boitiers traversant ou à montage de surface.
• Avec sorties TTL (Séries : SJ, HS, HA) : 0.5 MHz à 85 MHz, faible jitter, 3 états, Vcc de 5V, boitiers traversant ou à montage de surface.

Oscillateurs compensés en température TCXO (Temperature Controlled Crystal Oscillator) :

• A ultra faible bruit de phase (Séries : OE, OR, OK, AE, AN) : 10 MHz à 2GHz, excellente stabilité en température, faible sensibilité aux forces d’accélération et Vcc de 2.5V, 3.3V, et 5V, boitiers à montage en surface.
• A bas profil et à très faible bruit de phase, à montage en surface (Séries : S9 et AA) : 10 MHz à 120 MHz, excellente stabilité en température, avec un Vcc de 2.5V et 3.3V.

Oscillateurs Thermostatés OCXO (Oven Controlled Crystal Oscillator):

• A ultra faible bruit de phase et double fréquence Séries : O-CDF, O-CDFM, 0-CDFE0) : 10 MHz et 100 MHz en sortie, excellente stabilité en température.
• A ultra faible bruit de phase traversant (Séries : O-CEH, O-CE7, O-CEGM, O-CIH, O-CE, O-CIH, O-LE, O-C25, O-C24, O-CE8) : 8 MHz à 1 GHz, excellente stabilité en température avec un Vcc de 5V et 12V.
• A très faible bruit de phase (Séries : O-CS8-0, O-CS22, O-CS23, O-CS41, O-CE8, O-CEH, 0-CI5, 0-C25) : 8 MHz à 120 MHz, Vcc de 5V et 12V, boitiers bas profil (9mm à 12.7mm) à montage de surface ou traversant.
• Oscillateurs à faible bruit de phase traversant Séries : O-LU25H, O-A25H, O-A24H) : 8 MHz à 20 MHz, faible consommation d’énergie et haute stabilité, avec un Vcc de 3.3V et 5V.

Nel Frequency a obtenu la qualification ISO 9001-2008.



Depuis sa fondation en 1990, l’allemand Powertron GmbH, filiale du groupe VPG Foil Resistors développe, et produit des solutions résistives haut de gamme pour des applications médicales, aérospatiales, militaires et d'instrumentation.

Qualité et performance sont les adjectifs pour qualifier la société Powertron ! En effet, la quête constante de la qualité chez le fabricant commence par la conception du produit et se poursuit par des améliorations constantes : des tests en cours de fabrication, des inspections visuelles et des tests d'acceptation finale à 100% garantissent des résistances répondant aux normes requises et aux exigences du marché.

De plus, Powertron met à votre disposition en Europe un excellent service technique dédié aux utilisateurs et composé d’ingénieurs spécialisés et qualifiés pour le développement des produits sur cahier des charges. Il n’y a pas de minimum de quantité de commande pour les produits personnalisés.

Le catalogue comprend des résistances de puissance, de haute précision, de mesure de courant et des résistances à films épais « thick » pour diverses applications. De plus, Powertron propose la réalisation de résistances sur cahier des charges (boitiers, spécifications techniques, matériaux, …). Plusieurs matériaux sont disponibles comme le NiCr, le CuNiMn, CuMnSn ou le « thick film ».

Les résistances fabriquées en CuNiMn Métal ont des valeurs ohmiques faibles, une grande précision, un coefficient de résistance de température (TCR) jusqu’à 5 ppm et une stabilité à long terme de 0.1%.

Les résistances fabriquées en NiCr foil sont utilisées pour obtenir une stabilité plus élevée avec un TCR jusqu’à 1ppm et une stabilité à long terme de 0.01%.

La ligne de produits « thick film » est disponible dans une large gamme de boitiers standards ou sur cahier des charges.

Le procédé de fabrication des résistances Kelvin quatre points est réalisé par une séparation des points dédiés au courant et de points dédiés à la tension, éliminant ainsi la résistance des fils et la résistance de contact.

• La mise à disposition pour tous les clients d’un support technique hautement qualifié, composé de nombreux ingénieurs spécialisés, et capables de vous conseiller rapidement et efficacement.
• Un stock de produits finis disponible en Allemagne : livraison possible en 48 heures.

• Des résistances de puissance de haute précision en CuNiMn pour faire de la mesure de courant avec des valeurs de résistances comprises entre 10m Ohms et 500 Ohms qui supportent des puissances jusqu’à 2500W. Ces séries ont une très faible inductance, inférieure à 50 nH (FHR 2, PCS, FHR 4, FPR 2, FPR 4). Sont aussi disponibles des résistances réseaux (séries FPN et FHN) variant entre 0.01 et 90 Ohms.
• Des résistances de puissance de haute précision en CuMnSn pour faire de la mesure de courant avec des valeurs de résistances comprises entre 2m Ohms et 300 Ohms qui supportent des puissances allant de 15 à 2500W avec une TCR inférieur à 5ppm/K (SPS, SPR 4, SHR 4). Sont aussi disponibles des résistances réseaux (séries SPN et SHN) avec des valeurs de résistances comprises entre 10m Ohms et 90 Ohms et un TCR inférieur à 2ppm/K.
• Des résistances bobinées en NiCr pour les applications de haute puissance jusqu’à 50W avec des valeurs de résistances comprises entre 50 m Ohms et 150 KOhms avec un TCR inférieur à 3 ppm/K et des tolérances de 0.005% à 0.01% (USR, UNR, USS, UNS, PCS).
• Des résistances à film épais « thick film » avec des résistances de 20m Ohms à 5M Ohms qui supportent des puissances allant jusqu’à 200W. (NPS, NHS, NPR, NHR, KPR, KHN, KHR)
Nouveautés : la nouvelle série de résistances SHLR est disponible avec des valeurs de résistances allant de 1mOhms à 5mOhms, un faible TCR de 2ppm/K et une tolérance de 0.1%. Ces résistances sont utilisées dans les domaines : médical, énergétique, aérospatial, militaire, instrumental, aviation et audio.

Powertron a obtenu les qualifications DLA, EEE, ESA et CECC.

• Telecharger PDF



RCD Components Inc. est une société américaine située dans le New Hampshire près de Boston et établie depuis plus de 45 ans dans la fabrication de composants passifs : résistances, condensateurs, inductances et lignes à retard.

RCD Components reste un des rares fabricants de composants dont la production est totalement réalisée aux USA. RCD Components est une société focalisée sur le service à la clientèle et a par exemple, mis en place le programme Swift™ sur la plupart des résistances lui permettant de produire et de livrer sous une semaine aux clients pour des besoins imprévus. Ce service est assuré par une unité spécialisée de la production. De plus, RCD Components dispose d’un stock de plus de 10 000 références sur les produits du catalogue.

Les produits proposés sont les suivants :

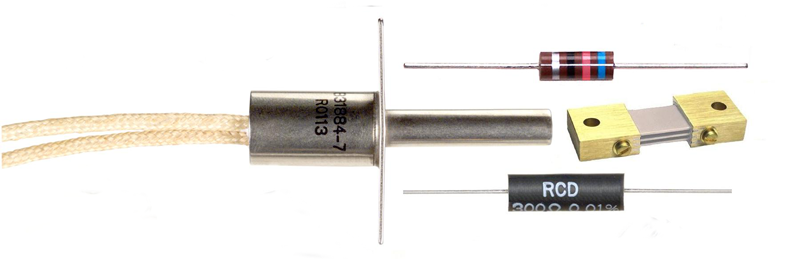

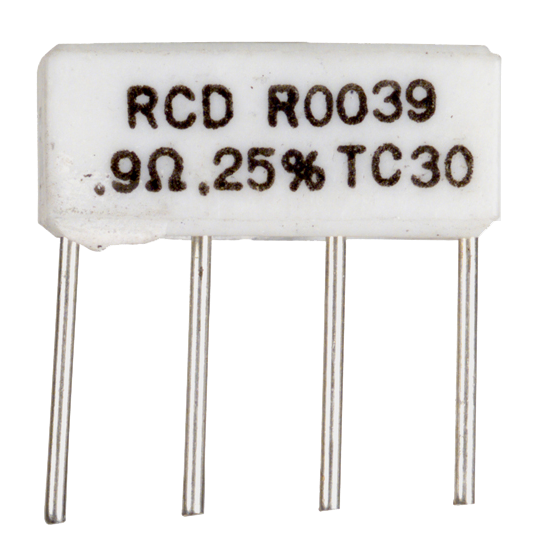

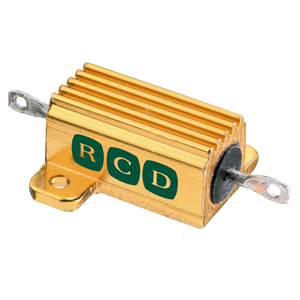

• Des résistances très variées : valeurs ohmiques de 0.001 Ohms à 200T Ohms, puissances de 25mW à 2000W, des tolérances jusqu’à 0.01%, coefficient de température jusqu’à 5ppm et une température de fonctionnement de -55°C à 350°C. Ces résistances sont disponibles en film carbone, film métal, film tantale, en versions bobinées, zéro ohm shunt, montées en réseaux de résistances, en boitiers traversant, montage de surface, céramiques, et avec radiateur aluminium

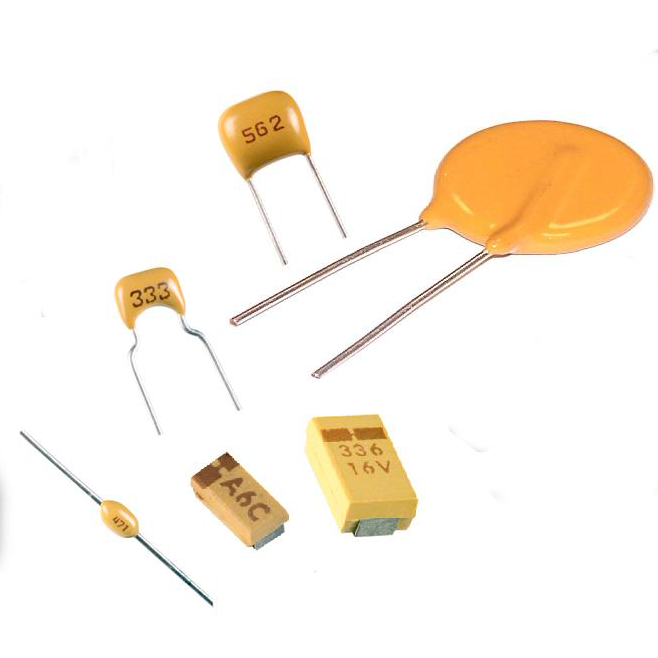

• Des condensateurs (Séries : CE, CEA, CER, TS, TR) : capacités de 0.047pF à 680 µF, tensions de 2.7 à 2000V, tolérance de 5% et facteur de dissipation de 0.02% à 20%. Ces condensateurs sont de type multicouche céramique (NPO, X5R, X7R, Z5U ou Z5V) axial ou radial, en tantale à faible ESR CMS ou radial, en montage de surface, traversant, axial ou radial,

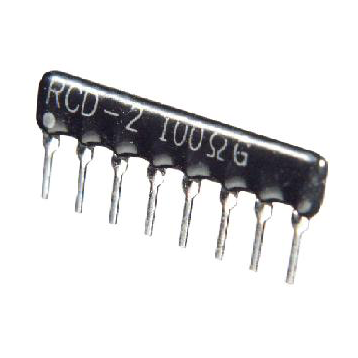

• Des réseaux (Série RC) : combinent des condensateurs (COG (NPO), X7R, X5R Z5U, Z5V) 0,5pF à 10µF et des résistances (1 ohm to 100M Ohm),

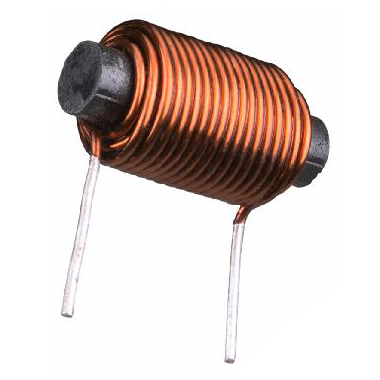

• Des inductances (Séries : HL, AL, P, R, PF, CH, ça, FRL, PIC, CI, M, HI, ZZ, RS) : valeurs de 1nH à 2H, tolérance jusqu’à 1%, en versions bobinées, moulées, CMS, axiales ou radiales.

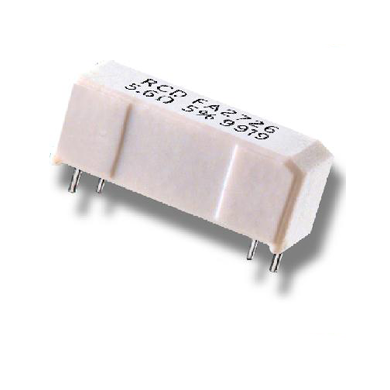

• Des lignes à retard (Série : SM, SP, P0, S0, SP, DL, TT, EC) : délai de retard de 0.1ns à 2000ns, de type actives, passives et programmables, en boitiers à montage de surface DIP, SIP ou TAP.

RCD Components est également en mesure de produire ces composants sur cahier des charges clients et en versions spécialisées pour les applications militaires ou aérospatiales. RCD Components a reçu de nombreuses récompenses de clients ou d’organisations pour le service, la qualité et l’intégrité, notamment la récompense du N.H. Business de l’année (NH Business Magazine) et la récompense Torch Award du prestigieux Better Business Bureau (USA).

RCD Components a obtenu les qualifications ISO9001 et ISO/TS 16949.



Richard Jahre GmbH est depuis 1919 une société allemande spécialisée dans la fabrication de composants selon les spécifications clients et en particulier de condensateurs Mica et d’inductances. Ces produits sont adaptés lorsque des assemblages précis, fiables et durables doivent être réalisés.La production est assurée en Allemagne. Les avantages des condensateurs Mica sont : un facteur de perte très peu dépendant de la fréquence, une inductance extrêmement faible, une très haute fiabilité, une stabilité à long terme, une longue durée de vie et une compatibilité aux températures élevées.

La gamme comporte :

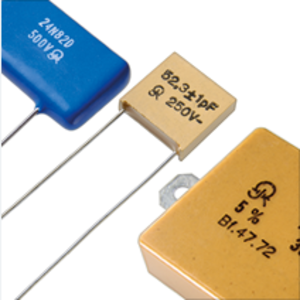

• Condensateurs (Types : 43.19, 46, 47, 48, 49, 51, 52(SMD), 53, 55) : capacités de 0.5µF à 510 µF, tensions de 1KV à 3kV, courant de 12A maximum, tolérance jusqu’à 0.5% ou 1pF et une température de fonctionnement de -55°C à 125°C, boitiers surmoulés, sorties axiales, radiales, à fils, à cosses, et en version chip pour montage de surface.
• Condensateurs de puissance (Types : 41.3, 41.4, 41.5, 41.6, 41.7, 41.10, 43.3, 43.5, 43.7, 43.92, 44.69) : capacités de 0.01 µF à 30 µF, tensions jusqu’à 50kV, puissance jusqu’à 250KVA max, existent en boitier « ouverts », encapsulés ou étanches.

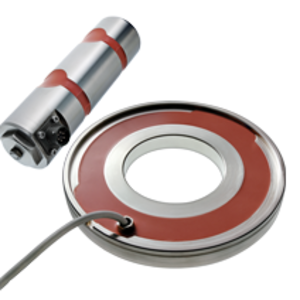

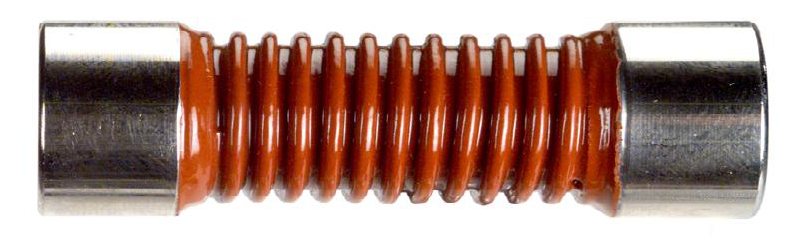

• Condensateurs Haute Tension (Types : 32.51-1, 32.51-2) : capacités de 100 pF ou 1000 PF à 50Hz, tenue en tension 24KV et 30kV, facteur de perte de 1x10¯5. Ces condensateurs sont fournis avec un rapport de test.
• Réseaux de formation d’impulsions (à base de condensateurs Mica et d’inductances) avec une largeur d’impulsion de 145ns +-10ns, temps de montée de 30ns, tension crête de 10kV, une résistance apparente de 50Ω et une fréquence de résonance des impulsions de 5000Hz. Ces réseaux sont utilisés dans les systèmes radars.

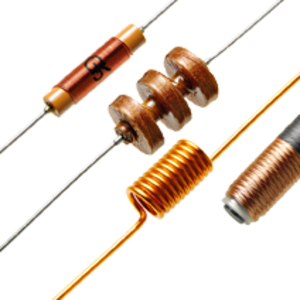

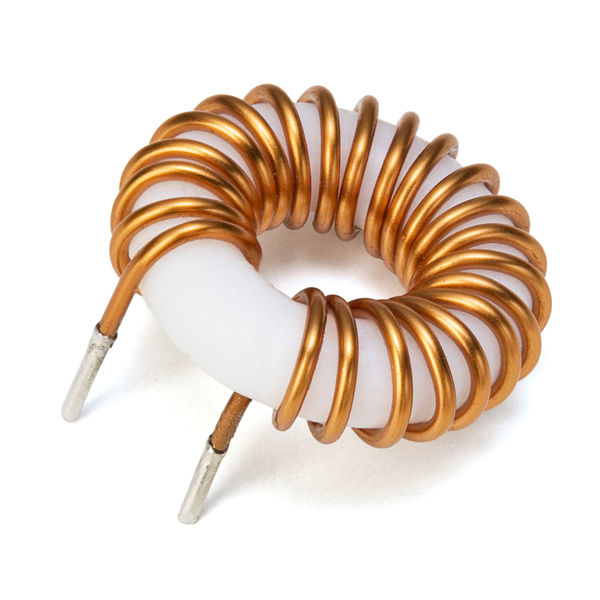

Richard Jahre fabrique également des inductances de différents types, axiales et radiales, à valeurs fixes et ajustables :

• Convertisseurs de 7.5W (série 4720X) : tensions d’entrées comprises entre 85 et 265VAC, tensions de sortie entre 3.3 et 24VAC. Ces produits possèdent une empreinte similaire à EI38.
• Type 71/Type 72 : inductance de 0.1µH à 1mH, résistance de 0.027Ω à 72Ω, courant de 41 à 3500mA et température de fonctionnement de -55 à +100°C. Le type 72 est conforme aux normes MIL-C-15305 et MIL-C-39010.
• Type 73 : inductance de 50µH à 10000mµH, résistance de 3Ω à 71Ω, courant de 90 à 250mA et température de fonctionnement de -55 à +100°C.
• Convertisseurs de 60 W (série 4726X) : tensions d’entrées comprises entre 85 et 265VAC, tensions de sortie entre 5 et 24VAC.
• Type 74 : inductance de 0.1µH à 1000µH, résistance de 0.027Ω à 20Ω, courant de 30 à 3500mA et température de fonctionnement de -55 à +100°C.
• Convertisseurs de 60 W (série 4726X) : tensions d’entrées comprises entre 85 et 265VAC, tensions de sortie entre 5 et 24VAC.
• Type 77 : inductance de 3.9µH à 10 000µH, résistance de 0.009Ω à 12Ω, courant de 41 à 3500mA et température de fonctionnement de -55 à +100°C.

Les produits Richard Jahre sont utilisés dans les applications ou marchés suivants : recherche, équipements RF et hyperfréquences, diagnostic médical, laser, spatiales (programme Apollo et Ariane), télécommunications, automobile (Porsche), équipements audio haut de gamme, génie électrique, transport et défense.



Société sud-coréenne crée en 1999, spécialisée dans la vente de condensateurs tantales, VINATech est devenue un des leaders de production de systèmes de stockage d’énergie.

VINATech produit des condensateurs de forte valeur Hy-Cap ™ qui stockent instantanément un grand volume d'énergie électrique et fournissent instantanément ou continuellement un courant élevé, grâce au mécanisme d'absorption et de désorption de la charge électrique. Les Hy-Cap sont constitués de charbons actifs, traités selon une méthode écologique, offrant une puissance, une densité et une durée de vie supérieure aux produits similaires.

VINATech est, depuis 2010, le leader mondial de la production des super condensateurs 3.0V EDLC avec une densité d’énergie supérieure de 23% à celle des super condensateurs en tension 2.7V.

Le super condensateur offre une alternative bien meilleure qu’une batterie traditionnelle car il délivre une puissance 10 fois plus grande en raison de sa très faible résistance série équivalente (ESR), Il est plus fiable dans une gamme de température plus large et sa durée de vie de plus de 500 000 cycles est quasi infinie.

La gamme est composée des produits suivants :

Série Hy-Cap P-EDLC (double densité d’énergie) : super condensateurs de capacités de 10 Farads à 800 Farads en tension 2,3V, température de fonctionnement -25°C à +60°C avec 100 000 cycles de charge/décharge.

• Type radial : capacités de 10F à 100F, courant max de 0,2 à 2A, dimensions de 10x20 à 18x40mm.
• Type Snap-In : capacités de 220F à 800F, courant max de 3,5 à 12,7A, dimensions de 22x45 à 35x70mm.

Série Hy-Cap EDLC (Electric Double Layer Capacitor) : super condensateurs de capacités de 1 Farad à 3500 Farads, jusqu’à 500 000 cycles de charge/décharge.

• Type radial : selon la version : capacités de 1 à 500F, tensions de 2.5V, 2.7V ou 3.0V, courant max de 0,5 à 283 A, température de fonctionnement -40°C à 65°C ou -25°C à 70°C, dimensions de 8x13 à 18x40mm 18x59mm 35x70mm.
• Type Snap-In : selon la version : capacités de 100 à 500F, tensions de 2.5V, 2.7V ou 3.0V, courant max de 32A à 230A, température de fonctionnement -40°C à 65°C ou -25°C à 70°C, dimensions de 22x45 à 35x82mm.
• Type Axial : tension de 2,7V capacités disponible de 650 à 3000F, courant max de 603 à 2202A, température de fonctionnement -40°C à 65°C, dimensions de 60.4x51.5 à 60.4x138mm.



Les condensateurs de tension 3.0 V, offrent une densité d'énergie 23% plus élevée que ceux en tension de 2.7 V.

Série Neo EDLC : condensateurs développés spécifiquement pour les besoins des applications en conditions extrêmes de haute température et haute humidité, température de fonctionnement -40°C à 65°C, avec 500 000 cycles de charge/décharge.
• Type radial, capacités de 1 à 50F, tension 2.7V, courant max de 1 à 33A, dimensions de 8x13 à 18x40mm



Type radial, capacités de 1 à 50F, tension 2.7V, courant max de 1 à 33A, dimensions de 8x13 à 18x40mm Série Hy-Cap hybride : condensateurs à base de carbone actif, de capacités doubles de celles de la série P-EDLC à taille égale, tension de 2,3V, température de fonctionnement -25°C à 60°C, avec 100 000 cycles de charge/décharge,

• Type radial, capacités de 10 à 120F, courant max de 0,5 à 3A, dimensions de 10x20 à 18x40mm.
• Type Snap-In, capacités de 220 à 800F, courant max de 3,5 à 12,5A, dimensions de 22x45 à 35x70mm.



Série Hy-Cap LIC (Lithium Ion Capacitor) : super condensateurs utilisant une technologie combinée de celles des super condensateurs EDLC avec celles des batteries au lithium-ion. Le condensateur Hy-Cap LIC est donc un ultra-condensateur hybride avec une longue durée de vie, une puissance élevée et une densité d'énergie élevée.

• Cette série comprends 4 modèles de type cylindrique radial : capacités de 10F à 270F, Tension de 3,8V, température de fonctionnement -30°C à 65°C (+85°C à 3.5V), avec 500 000 cycles de charge/décharge, et de dimensions comprises entre 8,5x17x15,5 et 13x36x28mm.



Module HY-Cap 2-serial : ce module est une combinaison en série de 2 simples super condensateurs dans un manchon unique, température de fonctionnement -40°C à 65°C, avec 500 000 cycles de charge/décharge,

• Type radial : capacités de 0,5 à 7,5F, Tension 5V, courant max de 0,5 à 7,5A, dimensions de 8,5x17x15,5 à 13x36x28mm.
• Type radial : capacités de 0,5 à 7,5F, Tension 5,4V courant max de 1 à 12A, dimensions de 8,5x17x15,5 à 13x36x28mm.
• Type radial : capacités de 0,5 à 7,5F, Tension 6V courant max de 1 à 12A, dimensions de 8,5x17x15,5 à 13x36x28mm.

Applications : compteurs intelligents (smart meters), produits pour automobile, sauvegarde réseau RTC, échange à chaud, besoin en impulsion, sécurisation intégrée en cas de défaillance, USB, décharge résiduelle de batterie.

Module Hy-Cap personnalisé : module de condensateur réalisé et optimisé selon les spécifications et les application clients, avec différentes valeurs de capacités, de tensions, de courants, de dimensions incluant des protections. Il s’agit d’un assemblage de condensateurs et de composants sur circuit imprimé en type boîtier plastique moulé ou métallique. VINATech peut développer des solutions personnalisées en fonction des exigences du client.

Les secteurs d’application des produits VINATech sont les suivants : industriel, automobile, transport, sécurité, énergie, médical, communications, militaire, audio, objets connectés etc.

VINAtech dispose des certifications : UL (MH48256), ISO/TS 16949 (0240429 TSS-0237), ISO-14001 (EMS-0757).
