Alpha Wire, société américaine créée en 1922, fabrique des fils de câblage, des câbles multiconducteurs, des accessoires de câblage, des gaines et des produits associés destinés aux marchés électroniques et électriques.

Fabricant innovateur, Alpha Wire s’est toujours adapté aux évolutions du marché en proposant régulièrement de nouveaux produits, comme par exemple la gamme EcoGen : il s’agit d’une nouvelle génération de câbles et de fils de très haute performance et respectueux de l’environnement pour fournir de meilleures performances dans un conditionnement plus petit.

Avec une présence en Europe, le fabricant Alpha Wire est réactif, proche d’ISC-Distrel et donc de la clientèle.

Alpha Wire dispose des approbations UL, CSA, CE, USP de Classe VI, IEC que peuvent demander certains développements.

Les produits sont répartis selon les catégories suivantes :

• Gamme Xtra-Guard : câbles constitués de 2 à 80 conducteurs de diamètre 14 AWG à 28 AWG, blindés ou non, multiconducteurs ou multi-paires, qui peuvent résister à l’abrasion, aux températures élevées, à l’huile, aux produits chimiques et aux environnements les plus dangereux.
  Applications : équipements automobiles, industriels, secteur médical, militaire ou pétrochimie.
• Série Industrielle (série F, M, P, SF, V et XM) : câbles constitués de 3 à 65 conducteurs de diamètre 8 AWG à 18AWG, de faible capacitance, tenue de 600 ou 1000 Volts, de flexibilité élevée (jusqu’à 20 Millions de cycles), blindés ou non, en gamme de température de -5°C à 90°C, résistants à l’huile, aux UV et aux produits chimiques et aux abrasions mécaniques.
• Applications : panneaux de contrôle, servomoteurs, contrôle de vitesse variable VFD, robots, machine outils, system de convoyage, navettes de transfert, fermes solaires, systèmes de pick & place, équipements d’assemblage automobile …
• La gamme Manhattan : câbles constitués de 3 à 50 conducteurs de diamètre 12 AWG à 22AWG, monobrins, multi-paires, tenue de 600 à 1000 Volts, blindés ou non, en gamme de température de -5°C jusqu’à +540°C, en gaine PVC, PE.
  Applications : transmission de signal audio ou vidéo (haut-parleurs, microphones…), systèmes informatiques, instruments, thermocouples, cordons Cenelec, cordons d’alimentations, systèmes de contrôle et de sécurité (alarmes, caméras et capteurs).
• Câbles de communication et de commande : câbles constitués de 3 à 50 conducteurs de diamètre 12 AWG à 24AWG, monobrins et multibrins, multi-paires, coaxiaux, en nappe, blindés ou non, tenue de 300 à 1000 Volts, en gamme de température de -5°C jusqu’à +200°C.
  Applications : puissance et contrôle dans les fermes solaires, alimentations de moteurs, automatismes industriels (compatibles DeviceNet, Profibus), communication de données et câbles RS-485.
• Les fils de câblage : fils monobrins ou multibrins, de diamètre 1 AWG à 26 AWG, tenue de 300 à 50 000 Volts selon les versions, en gamme de température de -70°C jusqu’à +200°C, gaine PVC, silicone, PTFE dont certains sont conformes avec la Mil-DTL-16878.
• Gamme EcoGen™ : nouvelle génération de câbles (EcoCable®, EcoFlex™) et fils électriques (ECoWire) respectueux de l’environnement, a été conçue pour fournir de meilleures performances dans un conditionnement plus petit. Ils ne contiennent ni halogènes, ni phtalates, ni métaux lourds et répondent aux exigences des Directives RoHS et DEEE. Ces câbles et fils sont disponibles en version multiconducteurs, de 14 AWG à 28 AWG, multi paires, blindés ou non, tenue de 300V à 600V. Les avantages par rapport à un câble classique en PVC sont : le diamètre est plus petit jusqu'à 47%,le poids est plus faible jusqu'à 65% et le dégazage est réduit jusqu'à 87%. Ils sont conçus pour tenir plus d'1 million de cycles de flexion (EcoFlex).
• Nouveauté : Alpha Connect : Alpha Wire fabrique des cordons surmoulés de types M8, M12, Mini7/8’’, RJ45 et M23, males, femelles, à un ou deux connecteurs avec 7 longueurs de câbles allant de 0.6m à 20m, boitiers de distributions M8 et M12. Ces cordons sont conformes aux normes IP65, IP67 et IP68/NEMA 6P.
• Gaines et accessoires : Alpha propose des produits facilitant la gestion des fils et câbles :
  • Les Gaines thermo rétractables (FIT®) : (FIT-105, FIT-221,) sont disponibles dans différentes versions : de diamètres (0.58mm à 101mm), de rapports de retreint, de couleurs, de longueurs prédécoupées, en bobines et en assortiment (FIT-KIT).
    Applications : protections mécaniques ou environnementales, repérage et identification par codes couleur, réparation, étanchéité, groupage de fils.
  • Les Accessoires de câblage (FIT-Wire) : Manchons, Tresses, Rubans de laçage, Gaines spiralées, Gaines tressés extensibles, Rubans EMI, sont disponibles dans de nombreuses finitions et couleurs, et conformes aux spécifications militaires. Applications : réalisations de harnais flexibles, de faisceaux, protection contre la chaleur, résistance aux substances chimiques et à l'abrasion, mise à la terre, blindage de câbles, assemblages de fils et de câbles, blindage EMI/RFI.
  • Adhésif FIT-FILL pour augmenter l’étanchéité de petites surfaces non protégées par une gaine thermo rétractable.



Depuis 1972, l’américain Aries Electronics basé en Pennsylvanie conçoit et fabrique des solutions d’interconnexions spécialisées. Aries Electronics est aujourd’hui le leader des Support de Test (DIP, PGA, PLCC, et SOIC) et des adaptateurs et grâce à sa ligne de Correct-A-Chip® des connecteurs « intelligents ».

Présent chez les plus grands industriels du monde, la gamme produits d’Aries Electronics se décompose en supports ZIF (Zero Insertion Force), supports de test RF, supports de burn-in, support pour équipements de test automatique et des adaptateurs.

Partenaire d’ISC-Distrel depuis plus de 20 ans, Aries Electronics est un fabricant talentueux et innovateur !
Avec des délais de fabrication courts et un excellent rapport qualité / prix, les produits d’Aries Electronics sont adaptés aux besoins des clients.

Les produits sont les suivants :

• Supports ZIF (Zero Insertion Force) : nombreuses configurations (nombre de broches, espacement des rangées et empreintes du composant à tester). Ils peuvent être soudés sur un circuit imprimé, un autre support ou sur un réceptacle de test. Les leviers de manœuvres de ces supports DIP peuvent être à gauche, à droite, en haut ou en bas du support. Ces supports sont disponibles en boitier DIP, SOIC, PGA et PLCC et peuvent être fabriqués sur cahier des charges clients.
• Supports ZIF DIL à haute température : 200 à 250°C (300°C en option), 24 à 48 contacts au pas de 2.54 mm, avec un espacement entre rangée de 7.62 à 15.24mm.
• Supports ZIF PGA à haute température : de -65 à 125°C (voire 200°C en option) au pas de 2.54 mm, disponibles en grilles standards 8x8 à 21x21 contacts. Ces supports ZIF haute température sont utilisables de par leur bande passante à hautes fréquences (-1 dB à > 40GHz) et leurs faibles inductances (0.02 nH) pour réaliser des tests automatiques et de burn-in fiables.
  Ces supports sont disponibles en boitier CSP, QFN, MLCC, DFN, BCC, QFN, QFP, MLF, DFN, SSOP, TSSOP, TSO, SOP, SOIC, LGA, LCC, PLCC et pour tous types d’empreintes CMS.

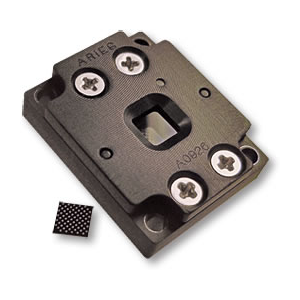

• Supports de test RF et de Burn In : utilisent des contacts brevetés qui permettent de tester la fonctionnalité d’un composant avec jusqu‘à une fréquence de 90 GHz pour des pas de 0.2mm.
  Ces supports moulés sont disponibles en cinq tailles de composants à tester jusqu'à une taille de 55x55mm. Les broches sont usinées pour tout type de composants. Ces supports sont disponibles en boitier CSP, QFN, MLCC, DFN, BCC, QFN, QFP, MLF, DFN, SSOP, TSSOP, TSO, SOP, SOIC, LGA, LCC, PLCC et pour tous types d’empreintes CMS.
• Adaptateurs Correct-A-Chip : utilisés pour les traitements d’obsolescences de composants par changement d’empreinte pour types d’empreintes , traversant vers CMS, CMS vers CMS, CMS vers traversant et non RoHS vers RoHS.
• Verti-sockets : support DIL à montage vertical ou horizontal pour afficheurs (LED, 7 segments, LCD, …), avec contacts tulipe ou double lyre, dans de nombreuses configurations de montage et d’empreintes.
• Supports DIL haut profil : pour surélever le composant utilisé d’une hauteur de 6,6mm à 31,75 mm, avec contacts tulipe ou double lyre, pins à wrapper à souder sur PCB, en simple ou double rangée, et ouverts au centre pour un meilleur flux d’air.
• Sont également proposés des câbles en nappes, nus, assemblés avec un ou des connecteurs type DIL, type SIL en version droite et/ou coudée.
  Aries Electronics propose également la réalisation et fabrication de produits développés sur cahier des charges clients et adaptés pour l’application concernée.

Les produits de Aries Electronics sont utilisés dans les applications ou marchés suivants : test de composants, médical, industriel, robotique et militaire. Aries Electronics a obtenu la qualification ISO 9001 :2015.



Depuis 1982, la société américaine Advanced Interconnections conçoit des solutions d’interconnexion très innovantes. Les produits de ce fabricant sont utilisés dans le monde entier et dans tous types d’applications (télécommunication, militaire, automobile, médical…).

Avec 4 familles principales de produits (les supports BGA, les Peel-A- Way®, les connecteurs carte à carte, et les adaptateurs), que votre application soit destinée au développement, au test ou à la production en série, Advanced Interconnections aura toujours la solution qu’il vous faut !

Le rapport qualité-prix d’Advanced Interconnections est un des meilleurs du marché !

Les gammes de produits sont les suivantes :

• Les supports BGA (Ball Grid Array) permettent de convertir les composants électroniques de type à montage de surface tels que BGA, LGA en version traversant. Ces supports protègent les cartes électroniques à fortes valeurs ajoutées et permettent de gagner du temps grâce à la possibilité de permuter rapidement les composants pendant les phases de test et de développement. Grâce à ce type de support, il n’est pas nécessaire de dessouder le composant dans les opérations de test de composant. Avec plusieurs milliers de références, les supports BGA sont disponibles au pas de 0.5mm, 0.65mm, 0.8mm, 1.00mm et 1.27mm. La force d’insertion est pratiquement égale à une fixation directe. Ces supports répondent à la norme MIL-STD 1344 et sont disponibles dans différentes configurations :
  • Des supports standards avec billes
  • Des adaptateurs standards
  • Des adaptateurs à montage de surface
• Les connecteurs carte à carte sont conçus pour des applications à longue durée de vie et permettent une manipulation robuste de ces cartes. Dans cette gamme sont disponibles :

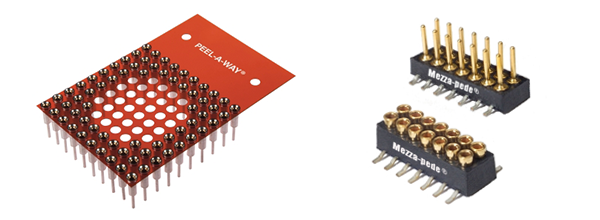

  • Les connecteurs SMT Mezza-Pede, de bas profil et au pas de 1,0 mm, sont conçus pour les applications carte à carte ou câble à carte flexible. Ils réussissent le test de tenue de 20 jours dans un mélange de gaz (MFG) requis par de nombreuses applications dont les télécommunications ou celles liées à des environnements sévères. Ces connecteurs sont également conçus pour les applications qui nécessitent une longue durée de vie des composants
  • Les connecteurs B2B® SMT avec un pas de 1,27 mm, sont des connecteurs de hautes densités équipés de bornes à billes et sont disponibles en version 240 positions (30*8), 300 positions (30*10), 400 positions (40*10) et 500 positions (50*10). Ceux-ci permettent de relier avec précision des circuits imprimés espacés de 6,00mm, 8,00mm, 12,7mm et 19,05mm. La possibilité de combiner de nombreuses broches de signal, de masse et d’alimentation de façon compacte permet de minimiser la taille de l’empreinte sur la carte. Ces connecteurs sont disponibles en bande pour montage automatique et peuvent être également personnalisés en version “custom”
  • Les connecteurs de type traversant incluent des modèles à une, deux ou trois rangées avec des pas de 1,27 mm, 2,00 mm ou 2,54 mm. Plusieurs espacements de cartes sont possibles aussi bien en versions standards qu’en versions à contacts en quinconce
  • Les connecteurs carte à carte à angle droit à rangée simple ou double avec un pas de 2.54mm.


• Les Peel-A-Way® (PAW) sont un assemblage de contacts mâles ou femelles, déjà disposés sur un film Polyimide qui permettent de s’affranchir du montage individuel des contacts sur les circuits imprimés. Ces PAW peuvent être réalisés selon la configuration souhaitée par le client.
• Enfin les adaptateurs de conversion d’empreinte (pour le traitement d’obsolescence des composants) constituent une alternative économique à la reprise complète et coûteuse des cartes électroniques lorsque la production de certains circuits intégrés est arrêtée ou transférée vers de nouvelles technologies de boitiers. Advanced propose des adaptateurs standards SOIC/DIL, PLCC/PGA et peut produire des adaptateurs customs pour la conversion de tous types d’empreintes en ayant la possibilité d’ajouter des composants supplémentaires (condensateurs, résistances ou autres).
• Les douilles utilisées sur ces PAW sont également disponibles à la vente en vrac en version mâle et femelle.


Advanced Interconnections Corp. a obtenu la qualification à la norme MIL-STD 1344 ainsi qu’à la norme ISO 9001, et les produits sont conformes aux réglementations REACH.

• Telecharger PDF



Ulti-Mate Connector Inc., est une société américaine, basée en Californie, qui fabrique des connecteurs et des solutions d'interconnexion parmi les plus performantes et les plus optimisées du marché depuis 1977.

La société Ulti-Mate est spécialisée dans les besoins d'interconnexions pour des marchés exigeant un haut niveau de qualité et de fiabilité tels que le militaire, le spatial, l’aéronautique, le médical ou encore la géophysique. Aujourd’hui, pour de nombreux clients américains, Ulti-Mate est un fournisseur précieux.

Grâce à son haut niveau de service, son innovation et la qualité de ses produits, Ulti-Mate est présent dans de nombreux systèmes parmi les plus avancés aux Etats-Unis : missiles, véhicules spatiaux habités, satellites et systèmes de guidage ou de navigation.

La qualité est basée sur le concept d’amélioration continue de la fabrication, sans gaspillage et avec réduction des défauts dit « Six Sigma et Lean Manufacturing ».

Avec un positionnement tarifaire équilibré, des délais de fabrication de 8 semaines en moyenne et la pérennité assurée des produits (pas d’obsolescence), Ulti-Mate doit intégrer vos équipements !

La gamme de produits comprend des connecteurs Micro D, Micro, Nano et circulaires industriels dont certains sont agréés MIL-DTL-83513 en versions catalogues ou réalisés sur cahier des charges clients.
Connecteurs Micro-D : sont conçus pour respecter ou dépasser les spécifications de la norme MIL-DTL-83513. Ces connecteurs sont parfaits pour les industries critiques et hautement fiables, notamment l'aérospatiale, le militaire et le médical. Ils sont également utilisés dans des dispositifs tels que l'optique, les systèmes de guidage, les équipements embarqués et les drones.

• Connecteurs Câblés ou avec futs à souder : standard ou à bas profil en métal (séries M, A ou AP) ou en plastique (séries B, P) : 9 à 100 contacts (51 contacts pour les bas profils). Tous ces connecteurs peuvent supporter des températures de -55 à 125°C (200°C en option), et sont compatibles avec des fils de 24AWG.
• Connecteurs de type traversant avec broches de diamètre 24AWG : disponibles en 12 versions différentes de capots arrières avec sorties droites ou à angles droits, pour PCB ou circuits Flex.
• Connecteurs Micro-D Combo : nombreuses combinaisons de contacts micro, coaxiaux et de puissance en boîtiers standards à 2 rangées avec 5 à 65 positions. Un contact coaxial ou de puissance remplace 6 microcontacts. Les contacts coaxiaux sont utilisés avec des câbles miniatures RG 178 / U. Ils supportent des températures de -55 à +200°C.
• Connecteurs de type « saver » : en configurations male – femelle, de 9 à 100 contacts, en boîtiers plastiques ou métalliques, de taille standard ou bas profil ou sur spécification clients. Ces connecteurs sont une excellente solution pour protéger contre l'usure excessive les systèmes soumis à des accouplements et des déconnexions excessives pendant les cycles de test. Connecteurs Micro : au pas de 1.27mm, en deux ou trois rangées.
• Série JSB : avec vis (Jackscrew) ou écrou fileté (Jackpost), avec 10, 11, 26 ou 35 contacts, disponibles en versions câbles à câbles, cartes à câbles ou cartes à cartes.
• Micro strip à rangée unique : avec 1 à 43 contacts, avec de nombreuses options telles que des broches de guidage, des vis de fixation, des loquets de verrouillage, des trous de montage. Certains sont avec des sorties à fils, à fut à souder ou avec des broches pour circuits imprimés.
• Circulaires : conçus pour répondre aux contraintes de durabilité, d'espace et de poids pour les applications à haute vitesse et robustes. Les contacts sont isolés mécaniquement pour les protéger lors des opérations de branchements et débranchements avec une tenue de plus de 3 000 cycles d’accouplements. Ces connecteurs sont disponibles en versions pré-câblées, à broches droite ou à souder. Les connecteurs acceptent des fils de 24 à 30 AWG. La température de fonctionnement est de -55 à 200°C. Un surmoulage personnalisé peut être réalisé.

Connecteurs Nano : au pas de 0.635mm, câblés ou pré-câblés en boitiers plastiques ou métalliques, peuvent supporter des températures de -55 à 200°C.

• Connecteurs à sortie filaire : simple ou double rangée, avec 9 à 65 contacts, respectent la norme MIL-DTL-32139.
• Connecteurs pour PCB : à sorties droites ou à angle droit, CMS ou traversant, avec une rangée de 9 à 51 contacts ou deux rangées de 9 à 65 contacts, en boitiers plastiques ou métalliques (aluminium, acier inoxydable ou titane) de profil standard ou élargi selon la version.
• Connecteurs en bande dit « strip » : câblés avec des fils de diamètre 24 AWG à 36 AWG, avec une rangée de 2 à 40 contacts, broches 30AWG, trous de guidage en option, disponibles également avec une vis centrale mais limité à deux rangées de 24 contacts.
• Connecteurs en bande à contacts hermaphrodites (série NHR) : câblés avec des fils de diamètre 30 AWG à 36 AWG, avec deux rangées de 8 à 80 contacts
• Connecteurs à verrouillage : à deux rangées de 9 à 65 contacts, sorties à fils ou à broches droites ou à angle droit, pour montage sur PCB traversant ou CMS.
• Connecteurs « field attachable » : à deux rangées de 9 à 65 contacts mâles ou femelles, avec des sorties « flat leads » qui permettent à l’utilisateur de souder ses propres fils, en boîtiers plastiques ou métalliques.
• Connecteurs circulaires : au pas de 0,635mm, avec 7, 12 et 19 contacts, en boîtiers plastiques ou métalliques, avec option IP67. Ces connecteurs développés selon la norme MIL-DTL-32139 offrent des performances de connexion inégalées.
• Connecteurs industriels circulaires (Spirit™ et Spectre™) : répondent aux exigences des clients en matière d’environnement depuis 1980. Ces connecteurs sont configurables de façon modulaire par les clients en milliers de versions et en fonction de leurs besoins : taille et nombre des fils à connecter, diamètre du câble, voltage requis, type de montage, accessoires (bouchons).

Ulti-Mate a obtenu les qualifications MIL-DTL-83513, AS9100D, ISO 9001 : 2008.



Société américaine créée en 1984, Omnetics Connector Corporation s’est rapidement imposée comme un leader de la connectique spécialisée. Basée à Minneapolis, Omnetics emploie environ 350 personnes pour imaginer et concevoir de la connectique miniature - connecteurs Nano D au pas de 0.635mm et Micro D au pas de 1.27mmm - des câbles spéciaux établis sur cahier des charges, et des harnais.

Omnetics rencontre un fort succès dans des secteurs clés tels que l’aéronautique, le spatial, la défense et le médical.
Un des fabricants les plus réactifs de la connectique, Omnetics est capable de fabriquer les produits spéciaux (câbles sur mesure, harnais, surmoulages) dans un délai de 8 semaines.

La gamme est composée d’environ 200 000 produits dont une gamme Nano D très compétitive.
La qualité des produits Omnetics est reconnue par de nombreux clients mais aussi par les autorités : qualifications JST001, IPC-A-610, IPC-7711. Omnetics dispose également des normes AS9100, ISO 9001, MIL-DTL 32139QPI et MIL-DTL 85513QPL.

• Les connecteurs Micro circulaires (TMC, MC, MMC, RMC et KBM) ont un pas entre contacts de 1,27 mm (50 mils). Ils sont disponibles de 5 à 39 contacts, en gamme de température de -55°C à +200°C et conformes aux caractéristiques de la norme MIL-DTL-83513. Ces connecteurs utilisent le système de contact Flex-Pin robuste et fiable. C’est une seule pièce de cuivre berylium (CuBe) qui supporte des vibrations de 20g et des chocs de 50g avec des discontinuités du signal inférieures à une microseconde.
• Les connecteurs Micro-D (MMD, LMD, MDL et MMXS) sont utilisés dans des marchés critiques tels que l’avionique, le spatial, le militaire et le médical. Ces connecteurs peuvent résister à de hautes températures, jusqu’à 260°C et leur durée de vie excède 2000 cycles d’accouplement. Les performances des Micro-D dépassent les exigences de la norme MIL-DTL-83513. Ces connecteurs sont disponibles avec 9 à 69 contacts.
• Les connecteurs Micro strip (PS, SS, DR et HMD) au pas de 1.27mm et Nano strips au pas de 0.635mm (NP, NS et HND) sont les produits idéaux pour des équipements avec des espaces restreints et avec des contraintes de faible poids. Ce sont des connecteurs bas profils disponibles dans une grande variété de configurations et qui possèdent des options de sécurité pour répondre aux exigences d'interconnexion carte à carte ou bien carte à fil/câble. Ces connecteurs peuvent être équipés avec des verrouillages, des guides localisés à différentes positions et avec plusieurs types de contacts (traversant PCB droit et coudé, CMS droit et coudé, fût à souder, fil, câble et montage sur Flex).
• Les connecteurs Nano circulaires (MNC, TNC, NC et KBN) sont les plus petits du marché pour le militaire, l’avionique et le spatial. Ils sont quatre fois plus petits que les connecteurs micro circulaires. Ces connecteurs sont au pas de 0,635 mm (25 mils) respectent les caractéristiques de la norme MIL-DTL-32139. Ceux-ci sont disponibles de 2 à 39 contacts et avec une gamme de température de -55°C à +200°C. Ces connecteurs utilisent également le système de contact Flex-Pin.
• Les connecteurs Nano-D simple rangée (série MBPS et MBSS) ou à double rangée (série MNPO, MNSO, MNSOP, MNSLP, MNPL et MNSL) sont utilisés dans les applications militaire, avionique, spatial, géophysique et médical. Ce sont des connecteurs à bas profil, extrêmement robustes qui peuvent résister à des températures jusqu’à 125°C avec une durée de vie excédant 200 cycles d’accouplement. Leurs performances sont qualifiées selon la norme MIl-DTL-32139. Des versions Nano-D ultra-miniatures sont disponibles dans une grande variété de configurations avec 5 à 51 contacts en simple rangée et avec 9 à 65 contacts pour les connecteurs à double rangée.

Omnetics Connector Corp. propose également une gamme de connecteurs hybrides (dits combo) dans lesquels sont associés des contacts de type Nano (pas de 0.635mm) avec des contacts de type Micro (pas de 1.27mm), en version de puissance ou en coaxiaux 50 Ohms. Ces connecteurs peuvent être de type Micro circulaire et MicroD. Des harnais (Jumper) sont également disponibles.

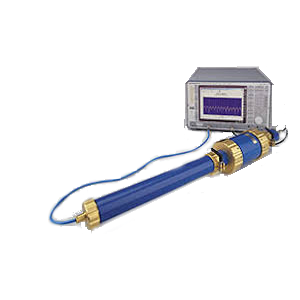

BEDEA BERKENHOFF & DREBES GmbH est une société allemande qui produit des câbles spéciaux principalement pour le secteur de la communication.

Acteur majeur pour les domaines électroniques et électriques, l’automobile, le médical et les télécommunications, grâce à la qualité de ses câbles, son innovation et sa réactivité , BEDEA BERKENHOFF & DREBES saura vous proposer des câbles répondant à vos exigences technologiques.

BEDEA BERKENHOFF & DREBES est soucieux de notre planète, c’est pourquoi il fait partie de « l’Alliance environnementale de Hesse » et a mis en place un système de recyclage des matériaux d’emballage.

La plupart des produits sont disponibles en version sans halogène et en version « retardateur de flamme » (flame retardant). La gamme est ainsi constituée des produits suivants :

• Les séries TELASS sont des câbles CATV adaptés aux récepteurs analogiques et digitaux pour les radiocommunications, la télévision et les satellites avec une impédance de 75 Ohms. De plus, ces câbles sont de classe A vis à vis de la tenue aux perturbations électromagnétiques. Ces câbles possèdent une faible atténuation telle que 36.5 dB/100m à 3000 MHz.
• Les séries TELASS 95, 100 et 110, les séries TWIN-SAT et QUADRO-SAT sont des câbles CATV consacrés à la transmission des signaux satellites.
• La série RG contient près de 25 références de câbles allant des RG 6 au RG 316, avec des impédances variant entre 50 Ohms et 95 Ohms (RG 180/RG 195 et RG 22), et en gammes de températures comprises entre -55°C et 205°C ou -20°C et 70°C.
• La série HDTV telle que le câble HDTV 0.6/2.8 comporte des câbles à impédance de 75 Ohms qui résistent à des températures entre -20°C et 80°C.
• Les câbles Hi-Fi pour haut-parleurs sont disponibles en cuivre pur OFE ou en cuivre argenté avec des sections allant de 2*1.50 mm² à 2*16 mm².
• Les séries Cat.5 (300MHz), les Cat.6 (500 MHz), les Cat.7 (900MHz) et Cat.7+ (1200 MHz) sont des câbles de transmission de données constitués de paires torsadées blindées et avec un blindage général.
• Des câbles avec armatures renforcées en acier inoxydable pour les environnements à risque ainsi que des bus ASI pour l’automatisme industriel et des câbles photovoltaïques résistant aux UV.

• Bedea B&D G propose également des fils spéciaux :

  • Fils métalliques dits « lignes de précisions » : de 0.018 mm à 0.6mm de diamètre, ceux-ci sont utilisés généralement dans l’industrie automobile.
  • Les fils techniques en thermoplastique sont caractérisés par l’exactitude de leur dimension avec des paramètres de rétrécissement et d’extension définis.
• Enfin, il existe une gamme de système d’éclairage à base de fibres optiques de haute technologie qui permettent de répartir la lumière issue d’une seule source vers jusqu’à 500 zones simultanément. Cette solution est idéale pour réaliser des éclairages techniquement et esthétiquement parfaits.

Bedea dispose des qualifications UL, ISO9001, VDE, CE.



Edac Inc. est un fabricant canadien de solutions d'interconnexions depuis plus de 50 ans. La société Edac est devenue leader mondial des connecteurs pour cartes (Card Edge) et des connecteurs pour panneaux et racks (Rack and Panels).

Les besoins mondiaux en connectique ont évolué au cours des 45 dernières années mais EDAC est restée l’un des leaders du secteur avec l’une des gammes les plus vastes au monde : Card Edge, Rack & Panels, prises RJ45 et télécom, USB et FireWire, prises étanches, support PLCC, connecteurs Sub-D, broches et câbles personnalisés.

Edac est également en mesure de fournir des connecteurs personnalisés (variations mineures de produits existants ou complètement personnalisés) dans un délai de moins de 12 semaines entre concept et produits finis et des prototypes généralement en moins de 4 semaines.

Edac peut également prendre en charge des commandes à faible volume pour de nombreuses variantes de produits contrairement à beaucoup de ses concurrents. Ceci pour accompagner les clients sur leurs besoins de production, mais également sur tous les besoins en matière de prototypage.

EDAC, dont le siège social est situé à Markham, en Ontario, dispose désormais de centres de conception et de service client dans le monde entier, de sites de fabrication en Asie de l’Est et de centres logistique au Canada, aux états-Unis, au Royaume-Uni et en Asie.

La gamme est constituée de :

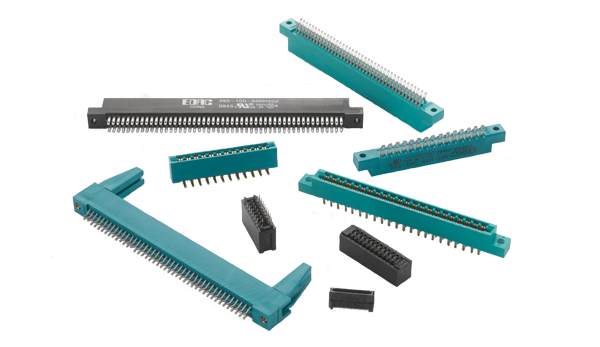

• Connecteurs pour cartes (Carte Edge) : existent en 435 000 versions, de 2 à 188 positions, contacts au pas de 1.27mm, 2.54mm, 3.18mm, 3.96mm et 5.08mm, contacts Or, disposés en une ou deux rangées en version à souder, à œillet, à wrapper, ou à Press Fit pour montage sur PCB, tenue des isolants jusqu’à 200°C.
• Connecteurs Rack et Panel (Séries 516,519,556) : standard de l’industrie avec un système à 4 points de contact de haute fiabilité, 20, 38, 56, 90 et 120 positions avec contacts hermaphrodites, détrompeur, verrouillage central par vis. La tenue est de 12.5A par contact et la gamme de température est de -65°C à +125°C. Il existe des capots en plastique métallisé adaptés à ces connecteurs.

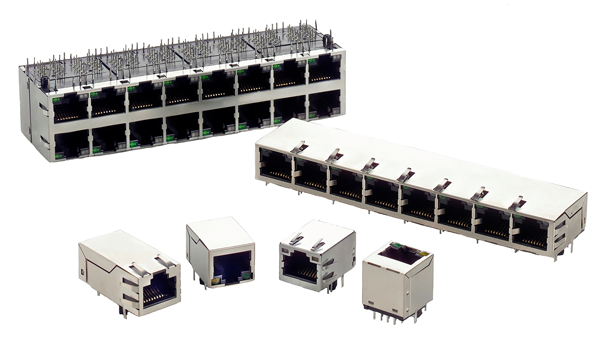

• Connecteurs modulaires RJ45 (Séries 690,691,692) : avec ou sans transformateur intégré, avec ou sans LED, combinent connectivité avec conditionnement du signal, suppression des interférences et isolation dans un boitier RJ45.

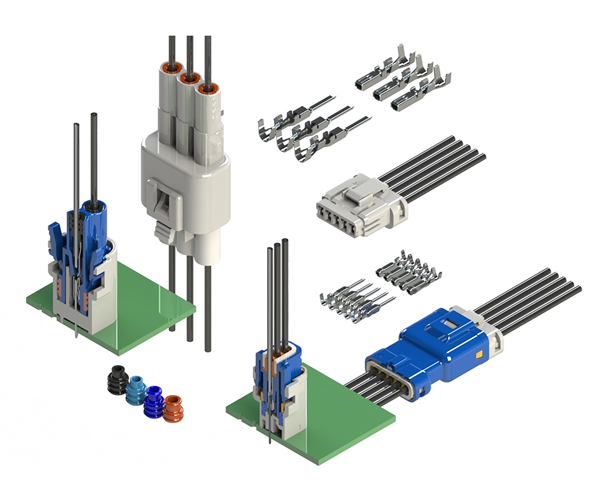

• Connecteurs étanches (Séries 56x,572) : classés IP67, pour fil à fil et fil à carte, de 1 à 9 positions boitiers à double verrouillage pour un accouplement sécurisé, joints en silicone et contacts à sertir.
• Connecteurs Sub-D (Séries 62x0,63x,66x) : de 9 à 50 broches, 15 à 78 broches en haute densité et 29 broches en DVI, corps métalliques pour la protection RF et EMI, avec une grande variété d’empreintes en vertical ou angle droit. Des capots en versions métal ou plastique sont disponibles en série MH connectors.
• Edac produit également des câbles assemblés utilisant tous types de connecteurs EDAC, produits à l’usine en Chine pour réduire les couts et avec un contrôle qualité selon des normes établies par le siège au Canada.
• Connecteurs USB de type A, B, C mini B et version micro, HDMI, E-SATA et port d’affichage (display port), 5Gbps de vitesse de transmission pour un USB 3.0 et 10Gbps pour un USB 3.1 type C, versions à double empilement pour montage sur circuit imprimé.

Edac a obtenu les qualifications ISO 9001, DECA-DBE, UL, ECN20160217.
Les produits de Edac sont utilisés par les 100 premiers fabricants OEMs du classement Fortune, dans les marchés : industriel, Télécommunications, Automobile, Sécurité, Grand Public, Médical, Broadcast, Informatique et sans transmissions sans fil.



EMI Solutions Inc.

EMI Solutions Inc. dont le siège social est situé à Irvine, en Californie, a été créée en 1996 sur la base du développement des inserts FlexFilter pour le filtrage EMI. Au fil des ans, EMI Solutions a connu une croissance constante en diversifiant son offre de produits afin de répondre aux besoins de ses clients.

Avec plus de 20 ans d'expérience acquise sur le marché EMI / EMC, combinés à l'amélioration continue des matériaux et des processus utilisés pour développer ses produits afin de se conformer aux normes AS9100 et MIL-810 / DO-160, EMI fabrique des solutions de filtrage électromagnétique.
Ces solutions ont été retenues par des grands clients comme BAE Systems, Boeing, Elbit Systems, GE Healthcare, General Dynamics, Honeywell Lockheed Martin, Raytheon, Rockwell Collins ou encore Thales.

En effet, les connecteurs filtrés constituent la meilleure solution pour éliminer les bruits indésirables de tout système électronique (bruit électromagnétique et radio fréquence) générés par une source interne ou externe et qui pourraient être captés par les contacts directement à l’interface du connecteur.

EMI Solutions est de plus désormais reconnue comme une petite entreprise détenue par une femme qui est leader de la fabrication de produits de filtrage pour les marches militaire et aérospatiale, ainsi que pour une diversité d’applications commerciales.

EMI Solutions propose donc :
Des connecteurs circulaires filtrés standard ou selon les normes MIL avec de nombreuses versions de connexions (fût à souder, broches pour PCB ou à fils).

Les filtrages sont de type :

• En Pi : les plus performants, réduction minimale de la résonance de 70 à 80 dB mais nombre limité de capacités et de variantes.
• A base de plans de condensateurs : large bande passante et réduction minimale de la résonance de 50 à 60 dB, combinés ou non avec des inductances pour améliorer les performances.
• A base de condensateurs CMS : bon pour le filtrage sélectif (notch), réduction minimale de la résonance de 40 à 45 dB mais performances limitées en hautes fréquences du fait des condensateurs chip.
• Les connecteurs circulaires filtrés selon les normes MIL sont fabriqués selon les QPL’D suivantes : EMI Filtered MIL-38999, EMI Filtered MIL-26482, EMI Filtered MIL-5015, EMI Filtered Mil-83723, EMI Filtered Mil-25799, EMI Filtered Mil-26500

Des connecteurs filtrés Sub-D ou MicroD, en différentes configurations, avec de nombreuses versions de connexions (fût à souder, broches pour PCB ou à fils).

Les filtrages sont de type :

• En C, en Pi, réduction minimale de la résonance de 70 à 80 dB mais nombre limité de capacités et de variations possibles.
• Avec des condensateurs CMS comme pour les connecteurs Mil Circulaires filtrés.
• Avec en options supplémentaire des diodes TVS.
• Ces connecteurs Circulaires et Sub-D filtrés offrent des performances inégalées en matière d’interface et de compatibilité électromagnétique pour des applications communications militaires, Satcom, aérospatial et transports.

Des inserts EMI FlexFilter pour les connecteurs circulaires de type norme Mil, Sub-D et ARINC (404 et 600) sont disponibles dans de nombreuses variantes (dimensions, capacitance et nombres de broches), très économiques et faciles à utiliser. De plus des composants (résistances, condensateurs, TVS, etc.) peuvent être intégrés pour optimiser les résultats sur chaque broche. Un espacement et une isolation optimale garantissent le fonctionnement à des tensions élevées. Un polyimide durci assure le contact et une force d’insertion adaptée aux environnements sévères.

Ces inserts en version normes MIL sont fabriqués selon les QPL’D suivantes : EMI Filter Inserts MIL-38999, EMI Filter Inserts MIL-26482, EMI Filter Inserts MIL-5015, EMI Filter Inserts Mil-83723, EMI Filter Inserts Mil-25799 et EMI Filter Inserts Mil-26500.

Des traversées filtrées, hermétiques ou non sont disponibles.

EMI peut également produire des connecteurs filtrés sur cahier des charges des clients.

EMI Solutions a obtenu les qualifications AS9100D et ISO9001 :2015.



MH Connectors

MH Connectors, filiale du groupe EDAC, est depuis 1958 un fabricant de produits d’interconnections : connecteurs sub-D et capots pour connecteurs sub-D. Ces derniers ont été conçus pour optimiser le blindage contre les ondes électromagnétiques.

MH Connectors dispose de ressources industrielles capables de produire des grands volumes de produits moulés, estampillés « stamping », catalogues ou sur cahier des charges clients. Le département d’ingénierie de MH Connectors peut assister les clients dans le développement complet de produits customs du design à la production. La gamme est constituée :

• Des connecteurs Sub-D : (séries MH-DB, MH-DM, MH-DD, MH-DBC, MHDF2, MH-HDS, MH-HDD, MH-HDBC et MH-105) conçus avec différents types de contacts : fût à souder, broche droite ou coudée à 90° pour montage sur circuit imprimé (PCB), à sertir (crimp), à déplacement d'isolant (IDC) ou à wrapper (wire wrap). Ces terminaisons sont toutes disponibles en version usinée.
• Des connecteurs Sub-D filtrés de type planar et tubulaire (en Pi ou en L) utilisant des condensateurs céramiques X7R.
• Des connecteurs Sub-D type combo avec des contacts de puissance et/ou des contacts coaxiaux.
• Des connecteurs DVI (MH DVI), des connecteurs HDMI (MH HDMI), ainsi que des modules RJ blindés ou non, compatibles avec les empreintes de l’industrie.
• Les capots sont déclinés en plusieurs matériaux :
  • Capots plastiques (séries MHDPPK, MHDSSK-T/P, MHDTPPK, MHD45PPK, MHTRI-P, MHCCOV et MHED) en gamme de températures de -55°C à 110°C avec sorties droites, coudées à 45° et avec système de verrouillage à vis.
  • Capots plastiques métallisés (séries MHDPPK, MHDSSK, MHDTPK, MHD45PK, MHTRI-M, MHC88E2, MHC88E3 et MHCCOV-MP) en deux gammes de températures, comprises entre -55°C et 110°C et entre -40°C et 120°C.
  • Capots métalliques (séries MHDTZK, MHD45ZK, MHDTSL, MHDTZI, MHDVSL, MHDCMR, MHDSCK, MHC88E000, MHCCOV) en deux gammes de températures comprises entre -40°C et +120°C et entre -25°C et +90°C avec des sorties droites, coudés à 45° ou 90°. Ces capots possèdent un blindage contre les ondes électromagnétiques à 360°.
  • Sont aussi disponibles des capots spéciaux et des adaptateurs.

Les connecteurs et les capots MH sont utilisés dans les marchés militaire et industriel. MH Connectors a obtenu les normes DIN 41652, ML-C-24308 et IEC 807F-2 pour les connecteurs Sub D filtrés et la qualification ISO 9001 :2000.



Trompeter est depuis plus de 60 ans un fabricant américain de connectique de très haute qualité et de haute performance. Principalement composée de produits de connectivité RF, la gamme Trompeter comprend des connecteurs coaxiaux, twinaxiaux et triaxiaux, des adaptateurs, des charges et des câbles assemblés.

Le développement et la production sont assurés pour l’essentiel des produits à Waseca (Minnesota) par plus de 300 personnes.

Les produits Trompeter sont présents dans des applications de pointe et des domaines spécifiques tels que l’aérospatial, le militaire (bus MIL-STD-1553B), les télécommunications, l’instrumentation et les systèmes de radiodiffusion incluant la HDTV. Nous retrouvons donc la marque Trompeter dans les équipements de clients de renommée internationale.

Construits pour durer, de qualité supérieure, avec des performances mécaniques supérieures, des propriétés physiques robustes et une fiabilité extrême, les solutions de Trompeter sont inégalées et font de la société un véritable leader mondial.

Avec des délais de production courts, un excellent rapport qualité/prix et toutes les certifications nécessaires, Trompeter sera un véritable allié dans vos designs !

Trompeter propose les composants d’interconnexions suivants :
Composants coaxiaux :

• Connecteurs coaxiaux, avec une impédance de 50 Ohms pour les type TPS et TWBNC, une impédance de 75 Ohms pour les types F, Weco, Mini WEco et Mini BNC et une impédance 50 ou 75 Ohms pour les types BNC et TNC.
• Adaptateurs coaxiaux (BNC/TNC, BNC/F, F/F, Mini BNC/Mini BNC, N/BNC)
• Bouchons de protection de type BNC et TNC.
• Charges résistives : zéro Ohms, 50 Ohms et 75 Ohms sont disponibles avec de nombreux systèmes d’attache (fil nylon, chaine inox ou laiton) et différentes longueurs.
• Panneaux de brassage (Patch panels) pour les systèmes de radiodiffusion et de transmission vidéo HDTV

Adaptateurs Coaxiaux/Triaxiaux : Séries TRB/SMA, TRS/SMA, TRS/SMP, TRB/SMP
Composants Twinax/Triax :

• Connecteurs Twinax/Triax dont les performances électriques respectent ou dépassent les exigences des spécifications Mil-Spec. De nombreux connecteurs répondent à la norme MIL-STD-153B : Séries 70, 80, 150, 450, TPS, TRN, TRT, TTM, TWBNC et TWTNC. Ces connecteurs Twinax/Triax sont conçus avec deux contacts concentriques isolés l'un de l'autre et un conducteur de blindage. Toutes les pièces métalliques sont usinées / formées à des tolérances extrêmement serrées, les corps sont en laiton de première qualité avec nickel brillant, un contact central doré en cuivre-béryllium traité thermiquement et un conducteur extérieur entièrement protégé en cuivre-béryllium traité thermiquement.
• Adaptateurs Twinax/Triax (TRB/TRB, TRT/TRT et TTM/TTM)
• Bouchons de protection et des charges (séries BJ, J, PL) sont disponibles pour la plupart des connecteurs Twinax et Triax. Les charges incorporent des résistances de 1/8 watts ou 1/2 watts de tolérance 1%. Ces accessoires sont disponibles avec de nombreux systèmes d’attache (fil nylon, chaine inox ou laiton) et différentes longueurs.
• Câbles Twinax et Triax : impédances 50,75 et 93 ohms fabriqués conformément aux spécifications MIL-STD-1553B avec une flexibilité, un blindage et des performances optimales. Les câbles M17 / 176-00002 et TWAC-78-1F2, utilisés pour les bus de données, peuvent tenir des températures jusqu’à 200°C. Les diélectriques d’isolations sont en PTFE (Teflon™) et les gaines extérieures en PFA (Perfluoroalcoxy).
  Les câbles avec conducteurs centraux en torons offrent une plus grande flexibilité et sont donc recommandés pour les cas de mouvements lents et réguliers qui endommageraient un câble constitué que d’un mono conducteur central en cuivre.

  Les câbles Twinax TWCH-78-2 ont une gaine constituée d’un matériau polyoléfine sans halogène, ignifuge (flame retardant) et dont la tenue en température est de -30°C à +80°C.

Outillage et accessoires :

Trompeter propose les outils nécessaires afin de raccorder correctement les connecteurs Trompeter aux câbles spécifiés : pinces à dénuder, à sertir, testeurs de câbles et kits complet d’outillage.

Panneaux de brassages Vidéo HDTV : Trompeter a utilisé son expertise sur les connexions à hautes fréquences afin de développer une gamme de produits d’interconnexions performants pour les applications HDTV. Trompeter propose ainsi :

• Une vaste sélection de panneaux de brassages (Séries : JSI-52, JSI-24W, JSIB-52, JSIB-48, JSI-56, JSIB-56 et JSI-48). Ces panneaux au format rack (largeur 48.26 cm, 19 pouces), avec des hauteurs de 1U (1.75 pouces), 2U (3.75 pouces) ou 3U (5.20 pouces) sont en aluminium (isolé ou non) ou en phénolique noir isolé. Les panneaux en aluminium comportent une barre arrière phénolique (type isolé) ou une barre arrière en aluminium (type non isolé).
• Des fiches jacks HDVDP et HDVDPT (standard Weco), ou HDVDPM et HDVDPMT (standard Mini Weco) compatibles HDTV pour équiper ces panneaux en configuration standard ou sur mesure permettant une grande flexibilité d’utilisation aux clients.

Ces panneaux et fiches ont été conçus pour surpasser les exigences des spécifications SMPTE 424M pour la transmission vidéo à haute définition.

Trompeter a obtenu les qualifications ISO 9001 :2008, AS 9001, ISO 1400 et MIL-QPL
